自己动手安装可视门铃
一直打算安装一个可视化门铃，方便监控家门口动态，并实现与来访人员可视化对讲功能。但是有两个因素困扰而搁置：一是安装可视对讲门铃所需供电线路问题。考虑到美观、专业必须是隐蔽布线，对于老房子想想都头大，无解。二是目前加拿大市面上所售大多数可视门铃价格高不说，还另有月费等开销，直接劝退。
去年，朋友家安装 telus 宽带时，安装宽带的小师傅直接在原来门铃按钮处，替换安装一个可视门铃，无需额外布线，非常美观。于是才知道原来无需额外布线也可实现安装可视门铃。当然还需要确定各自具体老式门铃类型，原则上如下图类型的门铃基本上可以无损替换安装，非常简便。很幸运，我家门铃完全如下图所示，经测量供电电压 AC 16V 左右，满足绝大多数可视门铃供电要求。
机械式门铃工作原理：变压器公共输出端接在电磁线圈一端，电磁线圈另一端通过门铃按钮接在变压器输出端，如图所示。当按下门铃按钮时，电磁线圈通电产生磁力将撞击锤撞向发音装置，发出叮咚声。后门的撞击锤只能撞向下面的发声装置，只发出叮声。

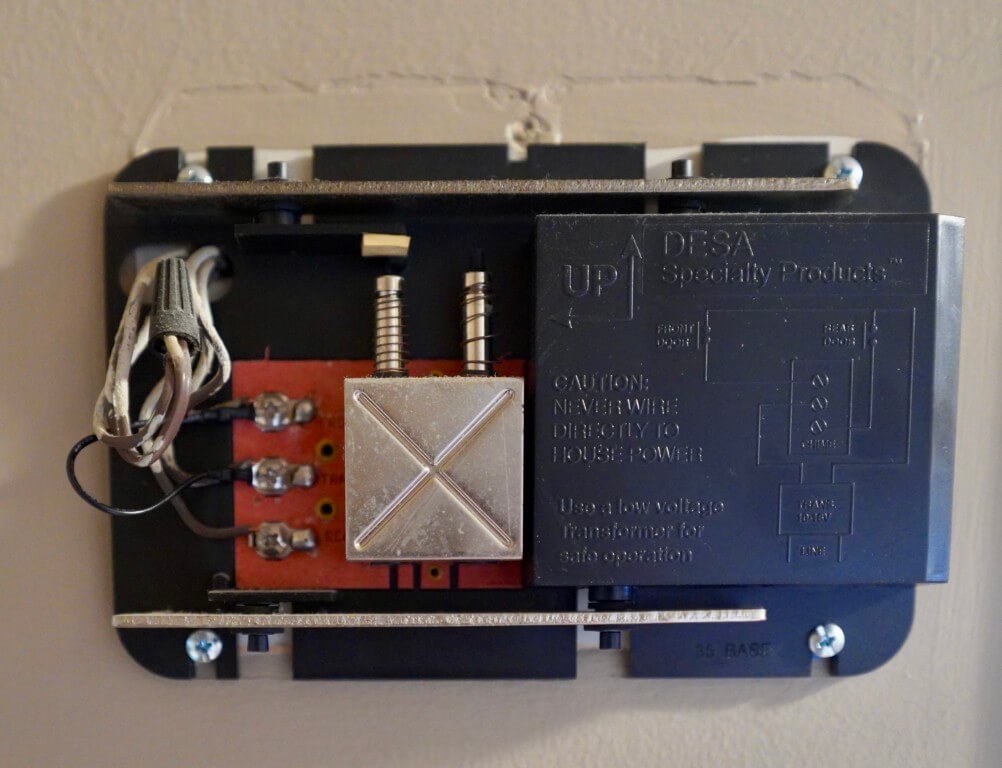

我家门铃打开盖子的实拍图，可以清楚看到Front、Trans、Rear三个接线柱及前后门撞击锤，当按下门铃按钮，电磁线圈通电产生磁力，吸引撞击锤撞向发声装置发出叮咚声音。
接下来，需要选一款价格实惠、无需捆绑月费的可视门铃。有一个 YouTube 视频播主推荐 eufy 品牌，不含月费，但其售价基本都在200加币左右，有点小贵。忽然想起这几年在加国购买多款监控摄像头，最终发现还是TP-Link 专供海外市场子品牌Tapo最靠谱，运行稳定，不掉线， 价格实惠。更重要的是Tapo 摄像头完美兼容群晖 Surveillance Station 系统，轻松实现监控、录制、回放查阅功能。如愿在Amazon找到Tapo D130 可视门铃，售价80刀（并包含响铃），工作电压AC 8~24V，我家门铃变压器正好符合要求。近期促销打折至70刀，加上我有amazon的10刀优惠码，果断下单，含税60多刀买到。

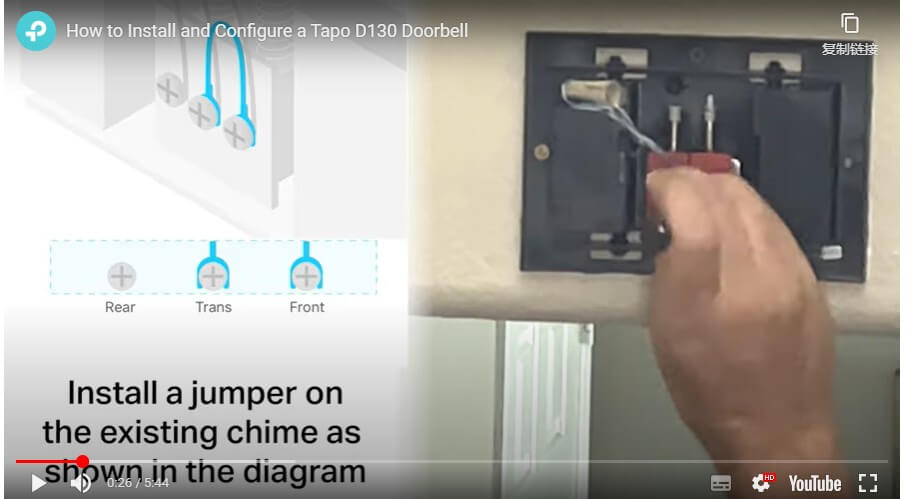

在安装前，仔细阅读安装指南。当时看到下图指示，有一点晕：
短路？！确定是可以的？！但当我把具体电路图简化画下来，一下子就明白了。如果还是使用老式门铃，这样做确实短路，会导致严重后果。但是， 把按钮处用做供电，这就是完美的供电线路，正好接在变压器输出端上，如下图所示。
搞懂这个技术疑问后，我知道安装它再无任何技术难题。
PS：其实没有搞懂也没关系，按照安装指示做就可成功安装，只是知其然不知其所以然而已。这也是为什么安装指示一再要求安装之前一定要断电，目的就是防止不小心导致的短路事故发生。当然明白这个道理后，如果因为某些原因不能断电安装，只要小心避免短路发生，也可带电作业。因其电压较低基本上不可能发生触电风险。
原本打算带电作业，因为没有找到门铃供电线路是哪一路，又不愿意全屋断电。幸运的是在检查线路时，我在地下室供电板旁发现一个变压器，通过断线测试确定其为门铃供电变压器。因此安装变得更为简单、安全。首先断开变压器输出线；然后将Front与 Trans接线端子短接（如果带电作业，建议这一步最后完成）；拆下前门门铃按钮，固定好门铃基座；接上供电线，扣上可视门铃，到此就完成全部的硬件安装。接下来通电，按照 Tapo应用提示一步步完成门铃网络配置、软件适配 ，添加安装响铃，可视门铃如期正常运行，大功告成。

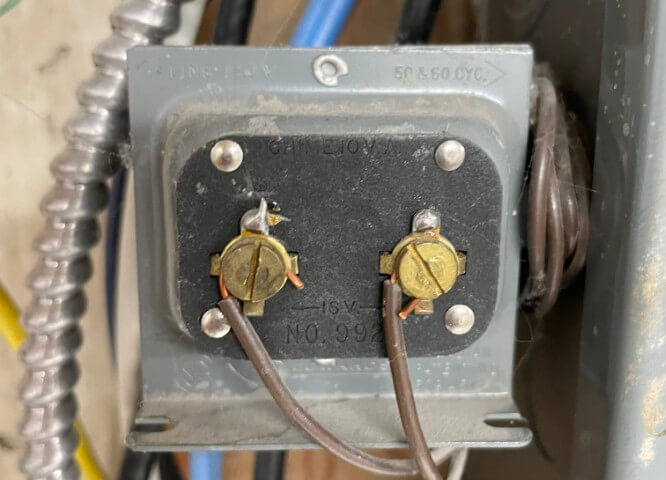

下图：门铃供电变压器实拍图，位于地下室配电板上。

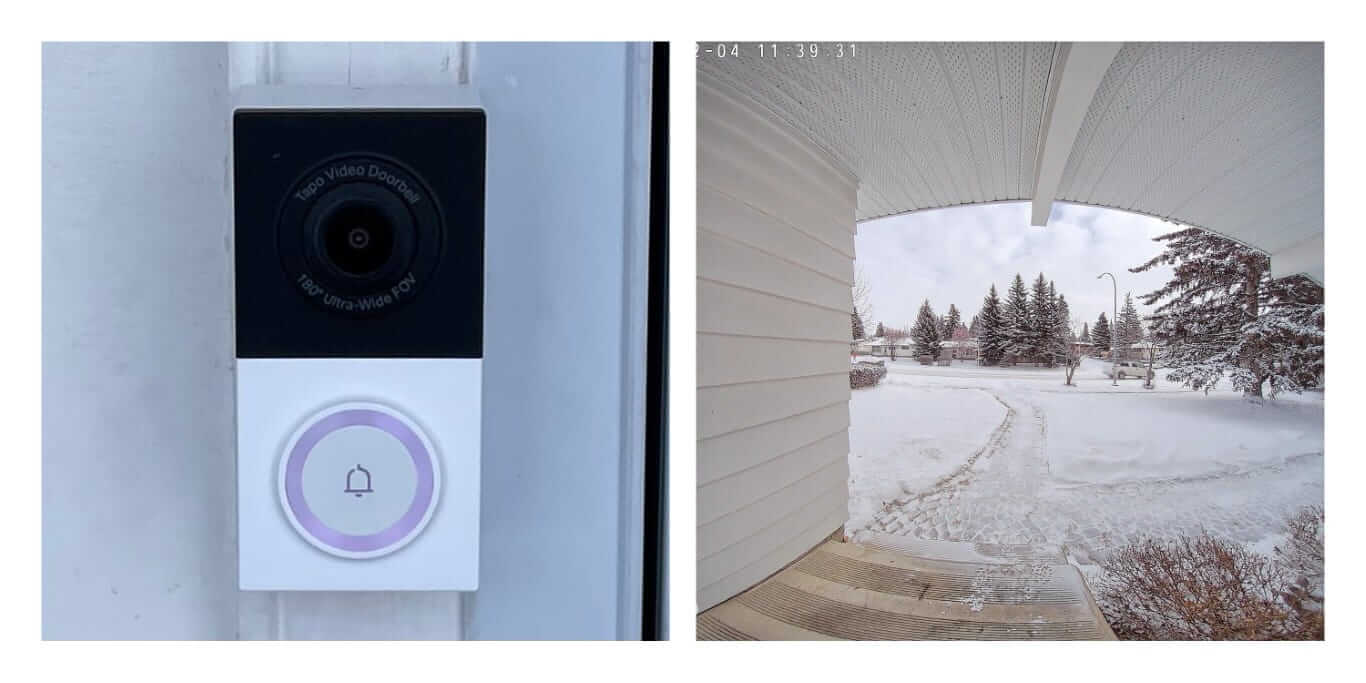

安装完成效果展示：左侧为替换原门铃按钮的Tapo可视门铃，右图为可视门铃的监控画面，可以看到由于监控角度高达180°范围，画面畸变还是比较明显。
后记
Tapo D130 这款可视门铃可视角度号称180度，从监控画面来看，视角确实非常广，基本上把门前所有区域都监控到了，但是缺点就是图像畸变比较严重。作为监控，很难在精准图像和监控范围之间平衡，其实我希望140度角度就足够，很好兼顾了监控范围和图像畸变之间的平横。
Tapo门铃App非常不错，当有人按门铃时，调用 iPhone 电话界面，如同接电话一样可以与来访者可视对讲，值得称赞。

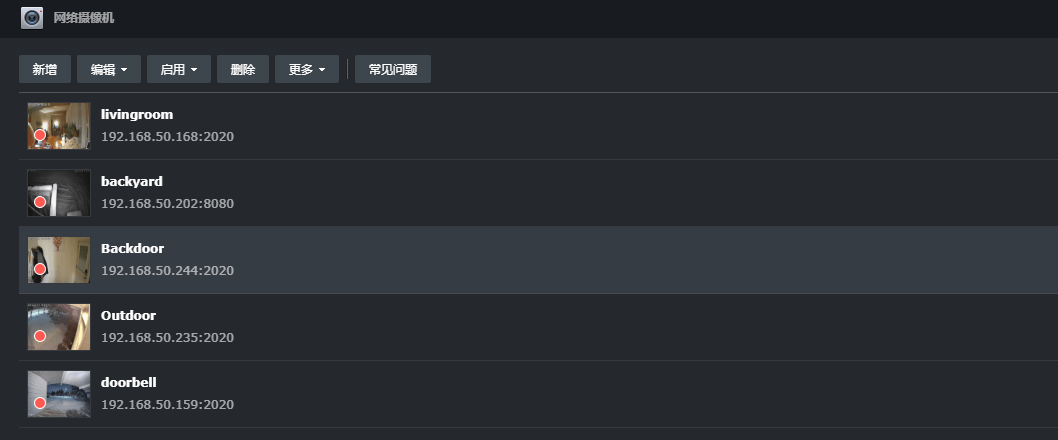

目前家里主要监控摄像头均为 tapo品牌，添加到群晖服务器 Surveillance Station 系统非常方便，轻松实现监控、告警、录制、查阅高级功能，下图为 Surveillance Station 系统截图。
